一、龜甲網耐磨陶瓷涂料采用磷酸鹽溶液作結合劑，配剛玉骨料、剛玉粉、α-Al2O3，SiC微粉、超微粉及多種外加劑，施工完畢后可直接點火生產的新型耐磨耐火涂抹料。它具有附著力強，耐磨損，耐化學侵蝕，抗剝落，養護時間短，可與各種耐火材料結合等優點。 ，由于原料采用特殊的處理方法和嚴格工藝控制組成，通過一系列的化學反應，使其能在常溫下形成極高的強度及硬度，達到陶瓷的結合強度標準，故而稱陶瓷耐磨涂料。它具有施工方便，維護容易，成本低廉的特點而被廣泛采用。陶瓷耐磨料主要有骨料和超細結合粉兩相組合，顆粒緊密堆積，因而沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達150MPa以上，特殊產品可達280MPa以上。是普通混凝土和耐火澆筑料無法比擬的。原料主要采用離子化合物和部分人工合成共價化合物，根據固體理論，離子鍵和共價鍵屬強結合鍵，而結合系統由于采用復合強化措施和特殊處理，形成化學結合，所以強度和剛度很大，可有效抵御物料的高速沖擊力和剪切應力。在施工現場，將特制液體無機膠水加入這種材料，采用人工或機械方式涂抹在設備內襯或表面，經過一系列的化學反應，在常溫下3天后達到陶瓷的結合強度和硬度。

二、耐磨陶瓷涂料的特點：

　　（1）具有極高的機械強度和剛度。陶瓷耐磨涂料主要由耐磨骨料和結合系統組成，密度非常大，無大的宏觀缺陷，強度可達150MPa，是一般混凝土和耐火澆注料無法企及的，主要是采用了離子化合物和部分人工合成共價化合物，其離子鍵結合牢固，所以強度和剛度很大，可有效抵御物料的沖擊力和剪切應力。而結合系統由于采取復合強化措施和特殊處理，形成化學結合，致使其強度很高。

　　（2）具有優良的韌性和抗震性。由于陶瓷耐磨涂料采用無定向鋼纖維和定向網狀增強措施，通過耦合進一步改善韌性，所以抗斷裂、韌性強，可有效防止沖擊力造成的破損和剝落。另一方面，由于離子鍵和其共價鍵為強結合鍵，鍵能比較高，低溫對其影響很小，而且它的振動頻率極高，常溫難以對其構成威脅，不會產生熱震損毀。

　　（3）整體性好。由于耐磨陶瓷涂料采取了雙重補強措施，有的甚至采取了多種補強措施，有效地改善了材料性能，而且陶瓷材料低的膨脹系數，使其體積穩定，不可能產生裂縫，因而整體性好，另外施工為整體施工，無接縫出現，因而整體性進一步提高。

　　（4）環境相容性好。由于采用了耐酸和耐堿的人工合成原料，不會和礦渣發生反應，同時由于這種材料多為高溫合成原料，晶體發育好，結構完整，環境溫度不會對它造成大的影響，屬環境惰性材料，因而對環境敏感性差。

　　（5）無環境污染。耐磨陶瓷涂料無機非金屬材料，主要成分為硅酸鹽和氧化鋁，和地球巖石層成分相近，不會造成土質惡化和重金屬離子污染，不會影響環境。

　　由于具有上述特點，常溫耐磨陶瓷涂料的耐磨性能是16Mn鋼的9倍、65Mn鋼的8倍、耐火澆注料的45倍。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具必須清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據施工環境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據施工時間要求，適當調節促凝劑加入量。

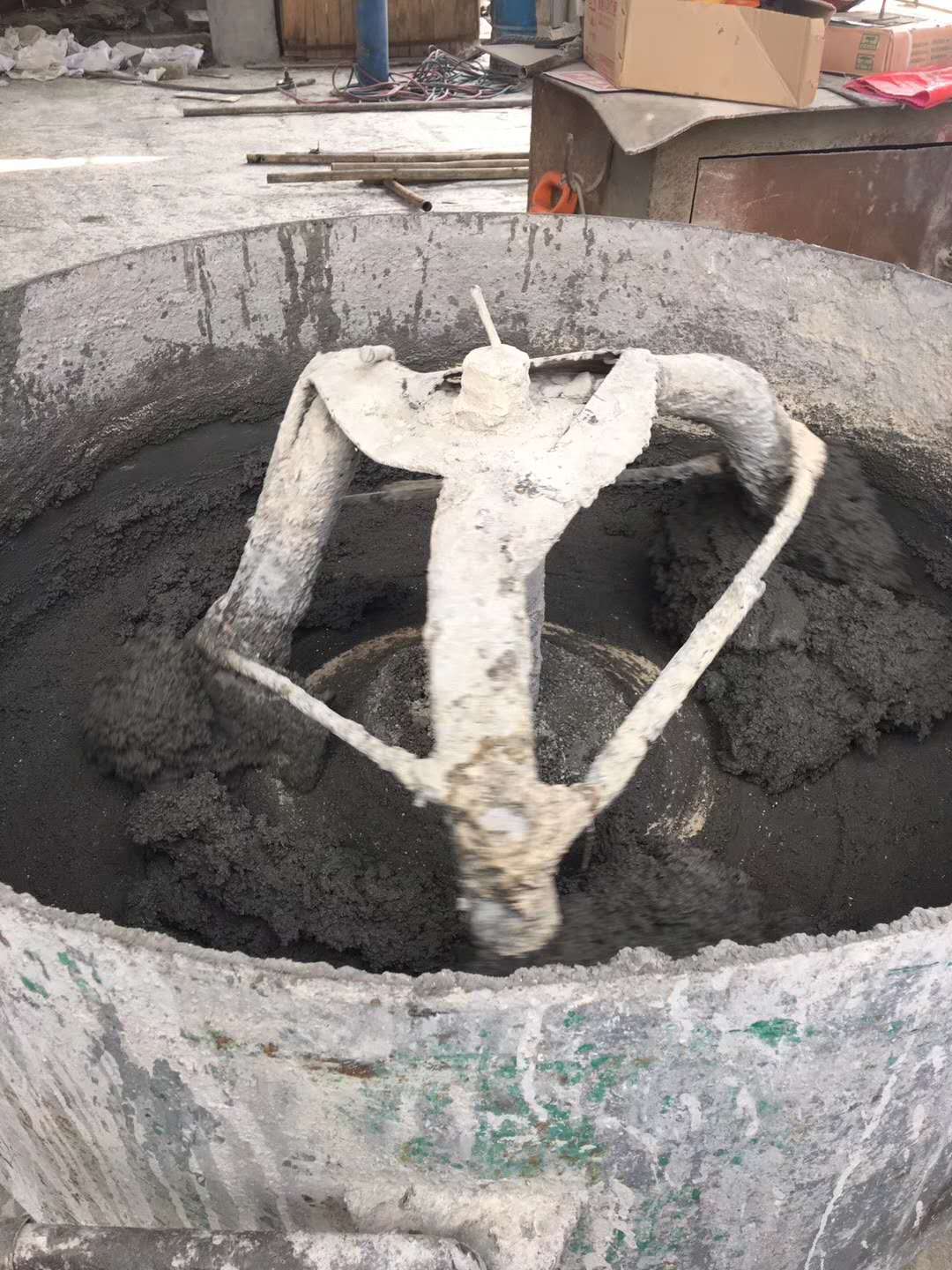

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

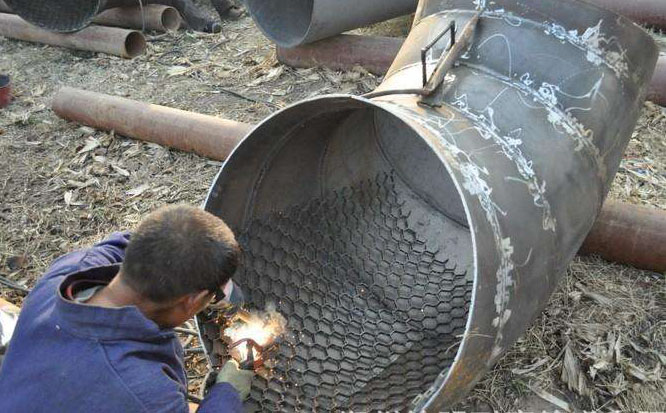

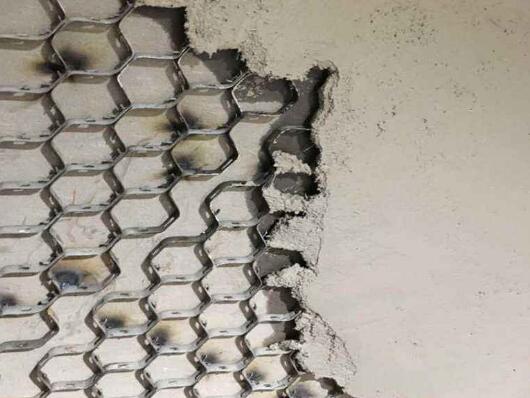

4、施工：將施工部位清理干凈，內壁不得粘有雜物浮塵。首先清理龜甲網或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水攪拌使用，應廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能

四、 包裝  耐磨陶瓷涂料為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝粉料的12%左右。

五、 貯存  耐磨陶瓷涂料必須存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。
